为我的监控摄像头适配Thingino
Table of contents
契机¶
因为一些原因，得到了一部“双目云台摄像头”。因为讨厌原系统依赖的云平台和私有软件，故尝试刷机/修改系统。这篇文章是根据进度日报对整个过程的复盘。
设备分析¶
- 摄像头型号： LY-SM-YT40
- 完全看不出名堂
- 厂商：合肥岭雁科技（linkintec）
- 生产企业：深圳市乔安科技（Jooan）
- 云平台：移动爱家
拆解过程概要¶

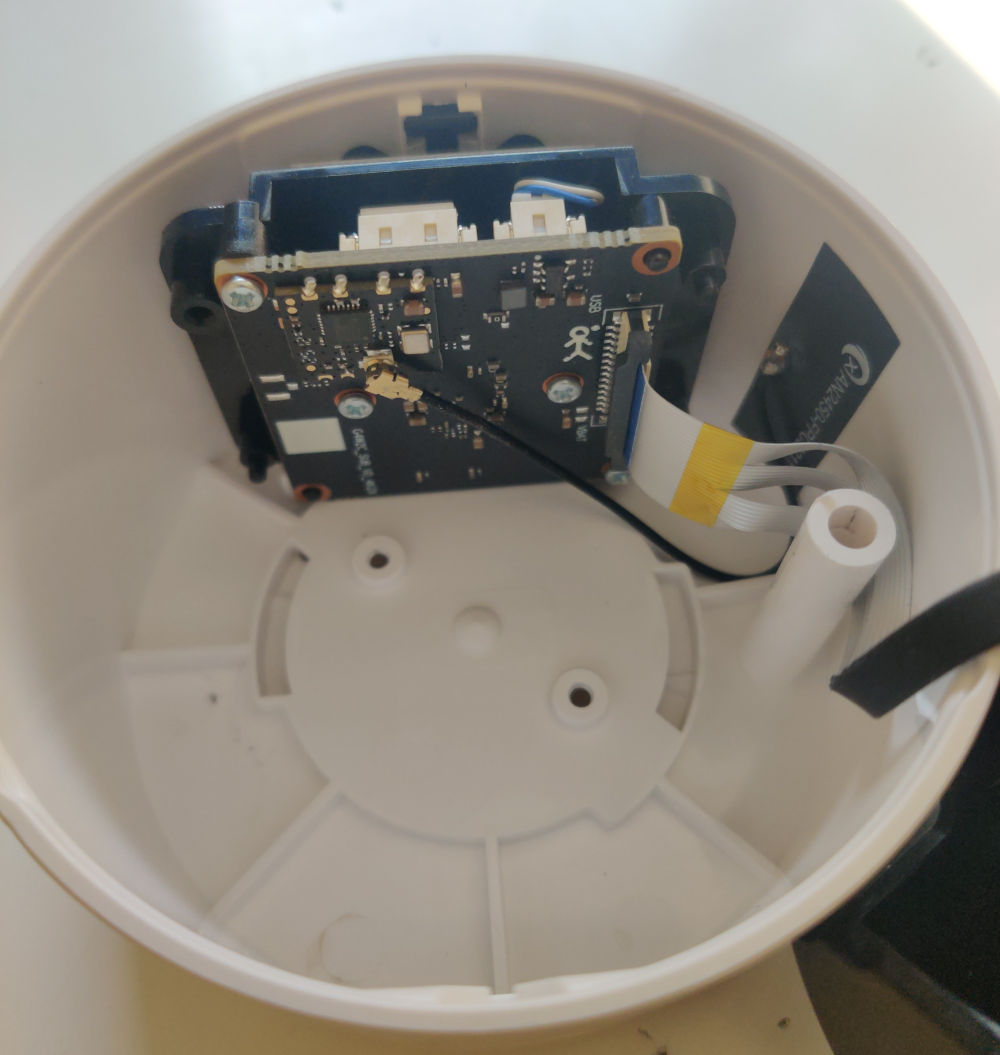

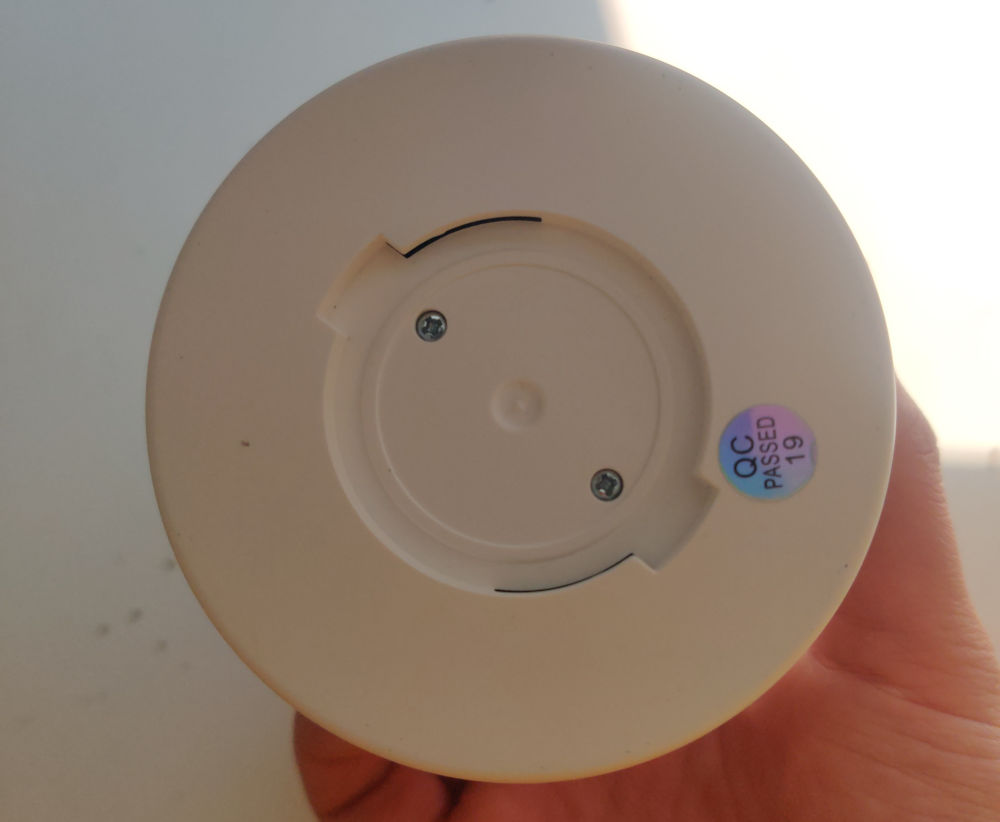

按压底部二维码的贴纸，发现两处可能的螺丝位，撕开（表扬一下，贴纸质量不错）符合预期。卸下螺丝，便能卸下摄像头的下半部分，暴露出本体与下部副摄像头的连接排线。解开排线，彻底分离下半部分外壳。
将云台轻轻旋转对齐至中位，发现四个螺丝孔位，推测它们固定了上半部分外壳，卸下后验证了想法。轻轻拆除上半部分外壳。

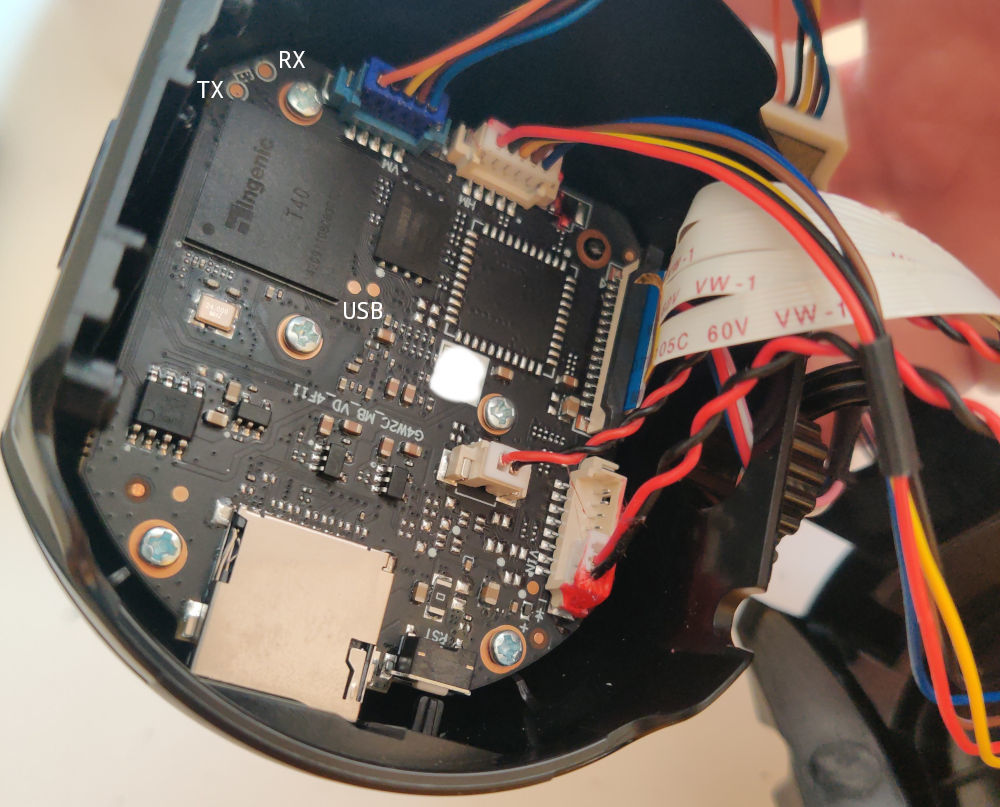

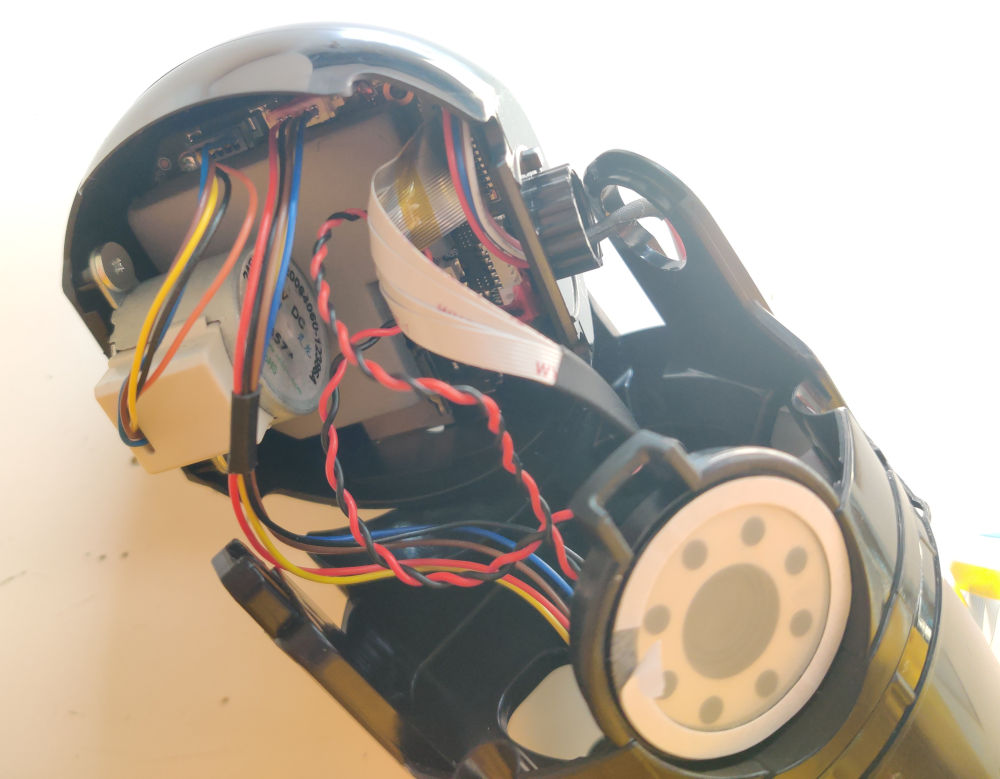

摄像头电路主体在云台半球后方暴露出来。为保证稳定性，云台电机和电源部分点有红色胶水。暂时可以不拆线路。观察发现云台上半球是直接扣进转轴，轻掰转轴两侧支架、取下半球。
卸下电机和散热硅胶块块，暴露出了SoC本体和NAND存储器，可以确认平台为Ingenic T40XP。

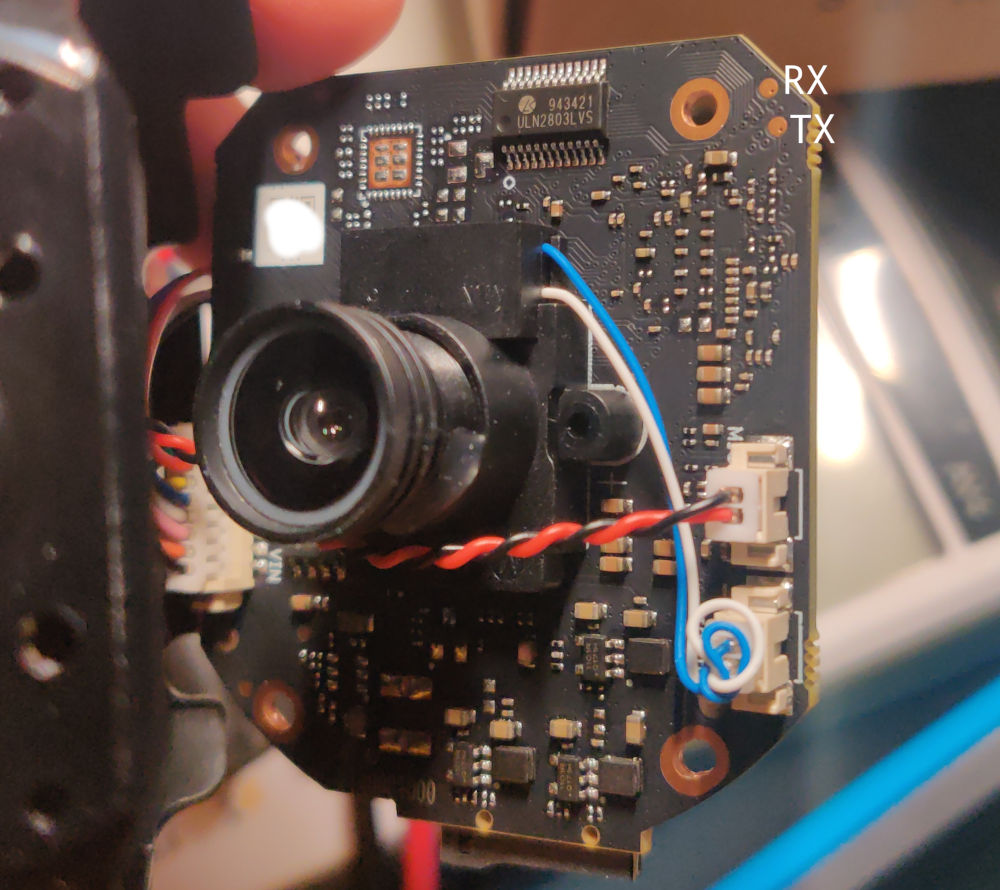

进一步拆解发现，靠近中间的两颗螺丝是镜头模组固定螺丝，而周边三颗螺丝才是主板固定螺丝。
固件备份¶
首先尝试了从串口终端直接备份，但被u-boot和系统双重密码挡下。又尝试了官方推荐的ingenic-cloner，但似乎没有现成的配置，并且电脑USB不认这台设备。手上也没有合适的工装。只好选择拆芯片上编程器来备份固件。
NAND型号为FORESEE F35SQA001G，容量128MiB，采用CH341A和 SNANDer 进行备份。备份速度挺慢的。 重复备份操作，得到两份备份，对比确认读取无误。
snander -r dump.bin
snander -r dump2.bin
固件拆解¶
根据u-boot启动日志可见分区表（也可以从dump里的u-boot env中找到），对比binwalk结果判断，可以按它分割固件。
Creating 8 MTD partitions on "sfc_nand":
0x000000000000-0x000000100000 : "boot"
0x000000100000-0x000000200000 : "bootenv"
0x000000200000-0x000000600000 : "kernel"
0x000000600000-0x000001200000 : "rootfs"
0x000001200000-0x000001a00000 : "appfs"
0x000001a00000-0x000004c00000 : "config"
0x000004c00000-0x000005400000 : "appfs1"
0x000005400000-0x000005500000 : "confbak"
编写python脚本（也可以直接dd）处理固件，拆分各个分区。经检查，rootfs存放了系统通用基础组件，而appfs存放了streamer等服务的主程序。系统为busybox init。rootfs和appfs均为squashfs，可以通过squashfuse进行挂载。
其它次要分区有UBI格式的，处理起来比较繁琐，但若只是提取文件，可以使用ubi_reader：
uvx --from ubi_reader ubireader_extract_files ubi_partition_image.bin
从init脚本来看，rootfs在启动时仅仅是加载了WiFi驱动、设定一些性能参数，随后将控制权交给appfs的jzstart.sh进一步加载特定sensor驱动、启动主程序。
后续分析发现，部分设备GPIO配置明文存储在全局配置文件config.org（json，后缀表示origin）中，推测是为了方便复用相关软件。
修改固件获取shell¶
linux kernel的入口点由u-boot env给的cmdline确认，而它们恰巧又在bootenv分区，故我选择修改了bootenv分区的内容。编写了一个脚本，将txt格式的boot env转换成binary格式。头部四个字节是后续所有字节的CRC32值。
将cmdline中init=/linuxrc修改为init=/bin/sh，得到了修改后的bootenv分区，一样通过snander刷入NAND芯片：
# NAND写入前要擦除，snander不会自动处理
snander -e -a 0x000000100000 -l 0x000000100000
snander -w modded_env.bin -a 0x0000000000100000 -l 0x0000000000100000
虽然获取了shell，但没什么用处，只是导出了一份设备树。
初步适配Thingino¶
理解Thingino¶
Thingino使用Buildroot2构建，对每个摄像头都有自己的配置。我在ArchLinux上创建了个Ubuntu 24.04的rootfs用于环境搭建。复制了一份摄像头配置，参考项目文档开始编译。而测试发现master分支难以编译，须选用stable分支进行适配。
GROUP环境变量可以用来选择摄像头配置文件夹。比如默认是camera，但设置了GROUP之后，就会变成camera-$GROUP，方便区分不同状况的摄像头配置。而camera-exp就属于测试中的摄像头配置。
有了在u-boot env和设备配置文件中找到的GPIO信息，初步配置得以完成。
编译并安装¶
跳过编译过程。
由于开源版u-boot暂时缺少对NAND flash的支持，我便将NAND换成了16MiB的NOR flash，反正都能用。 ¯\(ツ)/¯
但是启动不了……每次启动后，u-boot会在清除env分区时将整个flash清空……花了点时间定位问题，是flash擦除页面大小和分区没有对齐，根源在flash驱动内部状态overflow。修好擦除大小问题后，成功通过串口看到了Thingino后台（不放图了，按F键进入failsafe模式）。
适配摄像头组件¶
到目前为止，设备能跑Thingino，但是摄像头、照明、联网功能全部失灵，需要适配/修复。
按钮和指示灯¶
按钮¶
按钮有两个，reset和call/通话。
按钮也好找，因为按钮是输入量，直接所有的GPIO读一遍，按住按钮再读一遍，就能找到了。
另外reset这个按钮有在配置里写出来。
指示灯¶
这个难搞，纯猜的。配置里有写照明灯的GPIO，之前有测出按钮的GPIO，猜了个范围，试了下，没想到猜对了。
不敢轻易将所有GPIO设置为输出试一遍就是怕不小心玩坏什么。
WiFi¶
WiFi是ATBM6012BX，这点可以通过3点轻松判断：
- 拆包检查既有驱动
- 查看芯片丝印
- lsusb查看PID:VID
真没想到这里的WiFi竟然走USB。
WiFi模块的电源有个开关，很巧的是这个GPIO写在了原厂固件配置里。轻松配置好。但是在系统启动后遇到了意料之外的错误：
[ 62.812011] atbm6012bx 1-1:1.0: Direct firmware load for /lib/firmware/atbm6012bx_fw.bin failed with error -2
不对呀，固件明明一起打包进去了，怎么会找不到？（-2代表-ENOENT，no such file or directory）没办法，clone一份kernel源码看看问题。找到drivers/base/firmware_class.c中这样写：
/* direct firmware loading support */
static char fw_path_para[256];
static const char * const fw_path[] = {
fw_path_para,
"/lib/firmware/updates/" UTS_RELEASE,
"/lib/firmware/updates",
"/lib/firmware/" UTS_RELEASE,
"/lib/firmware"
};
原来固件默认加载位置就那么几个（fw_path_para也只是多自定义一个）……而WiFi模块驱动里写的固件名称是个绝对路径，相当于路径重复了两遍……
就先临时打个补丁改下吧。然后就好了，嗯。
摄像头传感器（sensor）¶
研究一番发现摄像头传感器走的是MIPI CSI，在预期之中。一开始是一点头绪都没有，就尝试直接把原厂驱动插进去看看能不能用。有点曲折的是我还不怎么会用buildroot。总之想办法塞进去后，它能用。
不过实际上是我先尝试逆向。使用Ghidra反编译原厂sensor驱动的内核模块后，提取sensor初始化参数，发现自己的逆向驱动有图像却很暗，非常不爽，感觉功亏一篑。折腾许久，甚至用Ghidra逆向了自己的内核模块，才发现程序流程出现了意外的分支，究其根源是switch-case中漏掉了一个break (XoX)
中间本想通过加载已有源代码来加快分析，但是加载所需配置非常头疼，完全搞不懂，所以没有一个header加载成功过…… QvQ
我的摄像头有两个sensor，也是逆向了才知道，主摄和副摄的数据线正好和SoC自己的顺序反过来。
尝试了用一个内核驱动服务多个同款sensor，结果不行，似乎因为共享内存问题，内核会Oops。还是别Oops为好，不差这点体积。
总之sensor驱动也就搞定了。然后我也成了Ghidra初级用户。
云台电机¶
云台用的是5线四相步进电机。从原厂固件中的脚本分析，电机的引脚同样写在设备全局配置中。对比了下既有配置，竟然还找到一款类似产品，Jooan出品。不过还是得测试。
SDK中4.4内核的电机版本与Thingino不兼容，我尝试把3.10的直接复制过去，发现用不了，怎么办呢？只好在结合4.4既有基础上从3.10的电机驱动程序那边引入对应的功能。
结果改着改着，发现原来3.10的电机驱动程序里藏了几个核心bug，也难怪直接复制之后不能用。主要问题包括：
- 把所有相位都通电当成了上电正常状态
- 遗漏的逻辑反转判断
- 在spinlock和interrupt上下文中使用不安全的
gpio_direction_output()
在4.4内核的既有代码算法有点意思，会计算最大公约数、将斜方向移动分成相同的小段，尝试解决运动抖动的问题。可惜光这样还不够，抖动会在每一个小段的末尾发生，因为移动距离较短的方向会不断加减速。我的解决方法是，在每个小段上，将运动较短方向上的触发时机均匀地分散开，与较长的对齐，尽量保证两边消耗的时间相同。算法细节就不提了，没什么含量（还花了我不少时间，脑子不行叻）。不过interrupt上下文内不能做除法，就因为除以零会触发中断，这点算是学到了。
其它组件¶
运气比较好，什么IR-CUT、红外管之类的东西在配置里有写，我只需要测试一下就好。
不过关于扬声器GPIO，我一开始以为它是信号输出引脚，可实际是功放的开关，让我研究了半天。
优化调整¶
云台活动范围¶
云台电机的步进角为5.625/64，转一周是4096步，搞不懂为什么厂家固件参数给到了4200，实在难绷，余量留太多。
于是我根据限位器的角度测算了大致活动范围的步进数，应该差不多了，没必要转到底。
夜间模式自动切换¶
当前Thingino的日夜自动切换由prudynt控制，原理是观察sensor的exposure并与预设阈值判断。算是一种非常简单的防抖/滤波算法。就是……exsposure的范围太小了啦！1万哪里够啊，我这边最大值都56万了！通常数值是5万上下！
所以就，想办法把这个值的合法范围扩大到了100万。
结语¶
也没什么好说的，就是逐渐熟悉项目，逐渐适应项目，发现一个又一个问题，解决一个又一个问题。不久之后会忘光的吧，所以写点东西记录一下。
在这里丢一个编译好的固件。目前只有一个摄像头能用，而且禁用了Telegram Bot。录像够用，动作检测也是，够用。
